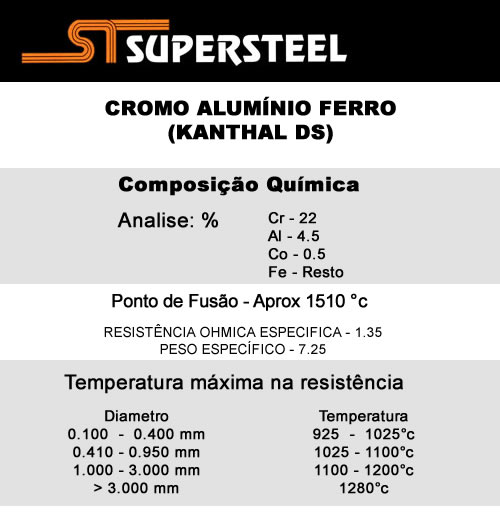

CROMO ALUMINIO FERRO – (KANTHAL DS)
Use o fator Ct abaixo para obter resistência OHMICA de acordo com a temperatura.
|
ºc | Ct |
---|---|
20 | 1.000 |
100 | 1.002 |
200 | 1.007 |
300 | 1.012 |
400 | 1.018 |
500 | 1.032 |
600 | 1.045 |
700 | 1.055 |
800 | 1.061 |
900 | 1.066 |
1000 | 1.068 |
1100 | 1.072 |
1200 | 1.075 |
1280 | 1.078 |
MM |
OHMS/MT 20ºC |
GR/MT
|
MT/KG
|
6.500 | 0.0406 | 240.6 | 4.1 |
6.453 | 0.0413 | 237.1 | 4.2 |
6.000 | 0.0477 | 205.0 | 4.9 |
5.827 | 0.0506 | 193.3 | 5.2 |
5.500 | 0.0568 | 172.3 | 5.8 |
5.189 | 0.0638 | 153.3 | 6.5 |
5.000 | 0.0687 | 142.4 | 7.0 |
4.750 | 0.0761 | 128.5 | 7.8 |
4.620 | 0.0805 | 121.5 | 8.2 |
4.500 | 0.0848 | 115.3 | 8.7 |
4.250 | 0.0951 | 102.9 | 9.7 |
4.115 | 0.1015 | 96.4 | 10.4 |
4.000 | 0.1074 | 91.1 | 11.0 |
3.750 | 0.1222 | 80.0 | 12.4 |
3.665 | 0.1279 | 76.5 | 13.1 |
3.500 | 0.1403 | 69.7 | 14.3 |
3.264 | 0.1613 | 60.7 | 16.5 |
3.250 | 0.1627 | 60.1 | 16.6 |
3.000 | 0.1910 | 51.2 | 19.5 |
2.906 | 0.2035 | 48.1 | 20.8 |
2.800 | 0.2192 | 44.6 | 22.4 |
2.600 | 0.2543 | 38.5 | 25.7 |
2.588 | 0.2566 | 38.2 | 26.2 |
2.500 | 0.2750 | 35.6 | 28.1 |
2.400 | 0.2934 | 32.8 | 30.5 |
2.304 | 0.3238 | 30.2 | 33.1 |
2.200 | 0.3351 | 27.6 | 36.2 |
2.100 | 0.3898 | 25.1 | 39.8 |
2.052 | 0.4082 | 23.9 | 41.7 |
2.000 | 0.4297 | 22.8 | 43.9 |
1.900 | 0.4761 | 20.6 | 48.6 |
1.829 | 0.5139 | 19.0 | 52.5 |
1.800 | 0.5305 | 18.4 | 54.2 |
1.700 | 0.5948 | 16.5 | 60.8 |
1.628 | 0.6487 | 15.1 | 66.3 |
1.600 | 0.6714 | 14.6 | 68.6 |
1.500 | 0.7634 | 12.8 | 78.0 |
1.450 | 0.8177 | 12.0 | 83.5 |
1.400 | 0.8770 | 11.1 | 89.6 |
1.300 | 1.0170 | 9.6 | 103.9 |
1.290 | 1.0337 | 9.5 | 105.5 |
1.250 | 1.1000 | 8.9 | 112.4 |
1.200 | 1.1940 | 8.2 | 122.0 |
1.151 | 1.2980 | 7.5 | 132.6 |
1.050 | 1.5590 | 6.3 | 159.3 |
1.024 | 1.6393 | 5.9 | 167.5 |
1.000 | 1.7190 | 5.7 | 175.6 |
0.950 | 1.9050 | 5.1 | 194.6 |
0.912 | 2.0667 | 4.7 | 211.1 |
0.900 | 2.1220 | 4.6 | 216.8 |
0.850 | 2.3790 | 4.1 | 243.1 |
0.813 | 2.6006 | 3.8 | 265.7 |
0.800 | 2.6860 | 3.6 | 274.4 |
0.750 | 3.0560 | 3.2 | 312.2 |
0.724 | 3.2799 | 3.0 | 335.0 |
0.700 | 3.5080 | 2.8 | 358.4 |
0.650 | 4.0680 | 2.4 | 415.7 |
0.644 | 4.1449 | 2.4 | 423.4 |
0.600 | 4.7750 | 2.0 | 487.8 |
0.574 | 5.2183 | 1.9 | 533.0 |
0.550 | 5.6820 | 1.7 | 580.6 |
0.511 | 6.5854 | 1.5 | 672.6 |
0.500 | 6.8760 | 1.4 | 702.5 |
0.455 | 8.3076 | 1.2 | 848.3 |
0.450 | 8.4880 | 1.1 | 867.3 |
0.404 | 10.5386 | 0.93 | 1076 |
0.400 | 10.7400 | 0.91 | 1098 |
0.361 | 13.1964 | 0.74 | 1348 |
0.350 | 14.0333 | 0.70 | 1434 |
0.321 | 16.6873 | 0.59 | 1704 |
0.300 | 19.1218 | 0.51 | 1951 |
0.287 | 20.8978 | 0.47 | 2132 |
0.254 | 26.6798 | 0.37 | 2722 |
0.250 | 27.5510 | 0.35 | 2810 |
0.226 | 33.6658 | 0.29 | 3438 |
0.203 | 41.7956 | 0.23 | 4262 |
0.200 | 42.9936 | 0.22 | 4391 |
0.190 | 47.7032 | 0.20 | 4865 |
0.180 | 53.1496 | 0.18 | 5420 |
0.170 | 59.7345 | 0.16 | 6077 |
0.160 | 67.1433 | 0.14 | 6860 |
0.150 | 76.3942 | 0.13 | 7805 |
0.142 | 85.2445 | 0.11 | 8710 |
0140 | 87.6974 | 0.11 | 8960 |
0.130 | 101.7082 | 0.10 | 10390 |
0.127 | 106.5701 | 0.090 | 10888 |
0.120 | 119.3659 | 0.082 | 12200 |
0.114 | 132.2614 | 0.074 | 13513 |
0.110 | 142.0553 | 0.069 | 14510 |
0.102 | 165.2124 | 0.059 | 16880 |
0.100 | 171.8869 | 0.057 | 17560 |
0.090 | 212.2061 | 0.046 | 21680 |
0.089 | 217.0016 | 0.045 | 22171 |
0.080 | 268.5733 | 0.036 | 27440 |
0.079 | 275.4157 | 0.035 | 28139 |
0.071 | 340.9778 | 0.028 | 34840 |
0.064 | 419.6458 | 0.023 | 42876 |
0.060 | 477.4637 | 0.020 | 48780 |
0.056 | 548.1088 | 0.018 | 56000 |
0.051 | 660.8494 | 0.015 | 67520 |
0.050 | 687.5477 | 0.014 | 70250 |
CROMO ALUMINIO FERRO – (KANTHAL DS)
Use o fator Ct abaixo para obter resistência OHMICA de acordo com a temperatura.
|
ºc | Ct |
---|---|
20 | 1.000 |
100 | 1.002 |
200 | 1.007 |
300 | 1.012 |
400 | 1.018 |
500 | 1.032 |
600 | 1.045 |
700 | 1.055 |
800 | 1.061 |
900 | 1.066 |
1000 | 1.068 |
1100 | 1.072 |
1200 | 1.075 |
1280 | 1.078 |
MM |
OHMS/MT 20ºC |
GR/MT
|
MT/KG
|
50 x 3.00 | 0.0090 | 1087 | 0.9 |
50 x 2.50 | 0.0108 | 906.3 | 1.1 |
50 x 2.00 | 0.0135 | 725.0 | 1.4 |
50 x 1.50 | 0.0180 | 543.8 | 1.8 |
50 x 1.20 | 0.0225 | 435.0 | 2.2 |
50 x 1.00 | 0.0270 | 362.5 | 2.8 |
40 x 3.00 | 0.0112 | 870.0 | 1.1 |
40 x 2.50 | 0.0135 | 725.0 | 1.4 |
40 x 2.00 | 0.0169 | 580.0 | 1.7 |
40 x 1.50 | 0.0225 | 435.0 | 2.3 |
40 x 1.20 | 0.0281 | 348.0 | 2.9 |
40 x 1.00 | 0.0337 | 290.0 | 3.4 |
35 x 3.00 | 0.0129 | 761.2 | 1.3 |
35 x 2.50 | 0.0154 | 634.4 | 1.6 |
35 x 2.00 | 0.0193 | 507.5 | 2.0 |
35 x 1.50 | 0.0257 | 380.6 | 2.6 |
35 x 1.20 | 0.0321 | 304.5 | 3.3 |
35 x 1.00 | 0.0386 | 253.8 | 3.9 |
30 x 3.00 | 0.0150 | 652.5 | 1.5 |
30 x 2.50 | 0.0180 | 543.8 | 1.8 |
30 x 2.00 | 0.0225 | 435.0 | 2.3 |
30 x 1.50 | 0.0300 | 326.3 | 3.1 |
30 x 1.20 | 0.0375 | 261.0 | 3.8 |
30 x 1.00 | 0.0450 | 217.5 | 4.6 |
25 x 2.50 | 0.0216 | 453.1 | 2.2 |
25 x 2.00 | 0.0270 | 362.5 | 2.8 |
25 x 1.50 | 0.0360 | 271.9 | 3.7 |
25 x 1.20 | 0.0450 | 217.5 | 4.6 |
25 x 1.00 | 0.0540 | 181.3 | 5.5 |
20 x 2.50 | 0.0270 | 362.5 | 2.7 |
20 x 2.00 | 0.0337 | 290.0 | 3.4 |
20 x 1.50 | 0.0450 | 217.5 | 4.6 |
20 x 1.20 | 0.0562 | 174.0 | 5.7 |
20 x 1.00 | 0.0675 | 145.0 | 6.9 |
15 x 2.00 | 0.0450 | 217.5 | 4.6 |
15 x 1.50 | 0.0600 | 163.1 | 6.1 |
15 x 1.20 | 0.0750 | 130.5 | 7.7 |
15 x 1.00 | 0.0900 | 108.8 | 9.2 |
12 x 2.00 | 0.0562 | 174.0 | 5.7 |
12 x 1.50 | 0.0750 | 130.5 | 7.7 |
12 x 1.20 | 0.0937 | 104.4 | 9.6 |
12 x 1.00 | 0.1125 | 87.0 | 11.5 |
10 x 2.00 | 0.0675 | 145.0 | 6.9 |
10 x 1.50 | 0.0900 | 108.8 | 9.2 |
10 x 1.20 | 0.1125 | 87.0 | 11.5 |
10 x 1.00 | 0.1350 | 72.5 | 13.8 |
9 x 1.50 | 0.1000 | 97.9 | 10.2 |
9 x 1.20 | 0.1250 | 78.3 | 12.8 |
9 x 1.00 | 0.1500 | 65.2 | 15.3 |
8 x 1.50 | 0.1125 | 87.0 | 11.5 |
8 x 1.20 | 0.1406 | 69.6 | 14.4 |
8 x 1.00 | 0.1688 | 58.0 | 17.2 |
7 x 1.50 | 0.1285 | 76.1 | 13.1 |
7 x 1.20 | 0.1607 | 60.9 | 16.4 |
7 x 1.00 | 0.1929 | 50.7 | 19.7 |
6 x 1.50 | 0.1500 | 65.2 | 15.3 |
6 x 1.20 | 0.1875 | 52.2 | 19.1 |
6 x 1.00 | 0.2250 | 43.5 | 23.0 |
5 x 1.50 | 0.1800 | 54.4 | 18.4 |
5 x 1.20 | 0.2250 | 43.5 | 23.0 |
5 x 1.00 | 0.2700 | 36.2 | 27.8 |
5 x 0.50 | 0.5400 | 18.1 | 55.2 |
5 x 0.40 | 0.6750 | 14.5 | 69.0 |
5 x 0.30 | 0.9000 | 10.9 | 91.9 |
5 x 0.20 | 1.3500 | 7.2 | 137.9 |
4.00 x 0.50 | 0.7337 | 13.3 | 75.0 |
4.00 x 0.40 | 0.9171 | 10.7 | 93.7 |
4.00 x 0.30 | 1.2330 | 8.0 | 124.9 |
4.00 x 0.20 | 1.6875 | 5.8 | 172.4 |
3.00 x 0.50 | 0.9783 | 10.0 | 99.9 |
3.00 x 0.40 | 1.2230 | 8.0 | 124.9 |
3.00 x 0.30 | 1.6300 | 6.0 | 166.6 |
3.00 x 0.20 | 2.4460 | 4.0 | 249.9 |
3.00 x 0.10 | 4.8913 | 2.0 | 499.7 |
2.50 x 0.25 | 2.3478 | 4.2 | 239.9 |
2.50 x 0.20 | 2.9350 | 3.3 | 299.9 |
2.50 x 0.15 | 3.9130 | 2.5 | 399.8 |
2.50 x 0.125 | 4.6956 | 2.1 | 479.8 |
2.50 x 0.100 | 5.8696 | 1.7 | 599.7 |
2.00 x 0.20 | 3.6690 | 2.7 | 374.8 |
2.00 x 0.15 | 4.8910 | 2.0 | 499.8 |
2.00 x 0.125 | 5.8700 | 1.7 | 599.7 |
2.00 x 0.100 | 7.3370 | 1.3 | 749.6 |
1.50 x 0.25 | 3.9130 | 2.5 | 399.8 |
1.50 x 0.20 | 4.8910 | 2.0 | 499.8 |
1.50 x 0.15 | 6.5220 | 1.5 | 666.3 |
1.50 x 0.125 | 7.8260 | 1.2 | 799.6 |
1.50 x 0.100 | 9.7830 | 1.0 | 999.5 |
1.00 x 0.200 | 7.3370 | 1.3 | 749.6 |
1.00 x 0.15 | 9.7830 | 1.0 | 999.5 |
1.00 x 0.125 | 11.7400 | 0.83 | 1199 |
1.00 x 0.10 | 14.6700 | 0.67 | 1499 |
0.80 x 0.10 | 18.3400 | 0.53 | 1874 |
0.80 x 0.08 | 22.9300 | 0.43 | 2343 |
0.80 x 0.07 | 26.2000 | 0.37 | 2677 |
0.70 x 0.08 | 26.2000 | 0.37 | 2677 |
0.70 x 0.07 | 29.9500 | 0.33 | 3060 |
0.50 x 0.10 | 29.3500 | 0.33 | 2999 |
0.40 x 0.10 | 36.6900 | 0.27 | 3748 |
